L1

空

L1C

220V-L

L2

220V-L

L2C

220V-N

L3

220V-N

L1C

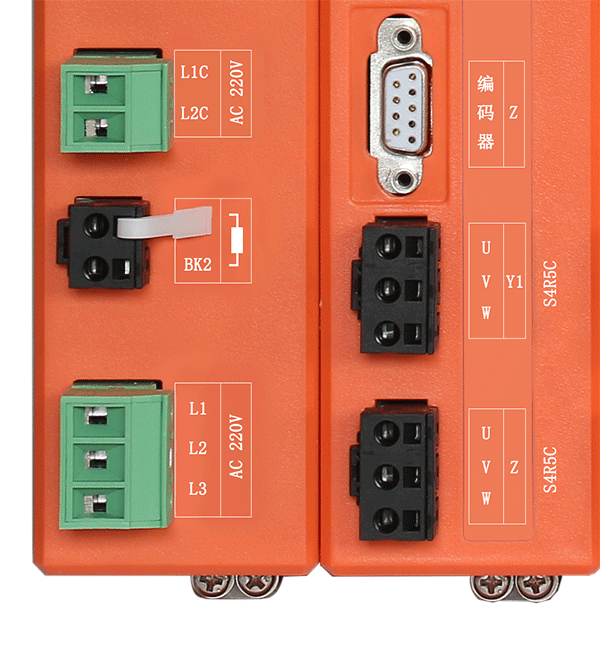

輔助電源端子

交流單相220V
50/60HZ

輔助電源為內部控制電路電源。進電主電源線使用 3 芯多股銅電纜線，單芯橫截面積 2.5 平方毫米，絕緣耐壓>=600V

L2C

BP

制動電阻端子

外接制動電阻接入點

外部電阻（33Ω200W）。

L1

主回路電源端子

交流單相/三相220V
50/60HZ

主回路電源為內部動力高壓電源。進電主電源線使用 3 芯多股銅電纜線，單芯橫截面積 2.5 平方毫米，絕緣耐壓>=600V

L2

L3

U

伺服電機

接入端子1-2

連接三相

伺服電機

依照UVW對應接入，否則導致電機不轉或飛車現象。

V

W

PE

大地連接點

安全保護

接入點

此接入點必須連接

到大地。
